Люнет — узел, от состояния которого напрямую зависит точность обработки длинных и тонких валов на токарном станке с ЧПУ. Когда деталь «уводит» на проходе резца или появляется огранка, причина часто не в шпинделе и не в резце, а в изношенных роликах или разболтанных кулачках люнета. SMW-Autoblok SLU-3.2-ZS — самоцентрирующийся люнет, рассчитанный на серийную работу в жёстких условиях, и его ресурс определяется не корпусом, а расходными и сменными частями. В этой статье — что входит в комплект запчастей, как отличить изношенный узел от исправного и как не ошибиться при заказе.
- Назначение люнета SLU-3.2-ZS в токарной обработке
- Устройство: из каких узлов состоит люнет
- Виды запчастей: ролики, кулачки, накладки
- Сравнение сменных узлов по применению
- Как выбрать запчасти под конкретный люнет
- Признаки износа и когда пора менять узел
- Порядок замены и рекомендации по обслуживанию
- Заключение
Назначение люнета SLU-3.2-ZS в токарной обработке
Люнет — вспомогательная опора, которая поддерживает заготовку в зоне обработки, не давая ей прогибаться под усилием резания. Для деталей с большим отношением длины к диаметру (валы, оси, штоки) без такой опоры невозможно получить стабильный диаметр по всей длине: заготовка «играет», и на выходе — конусность, огранка или вибрационные следы на поверхности.
SLU-3.2-ZS относится к самоцентрирующимся люнетам SMW-Autoblok: три ролика (или кулачка, в зависимости от исполнения) синхронно сходятся к оси заготовки при зажиме, поэтому деталь не смещается при каждом новом захвате, в отличие от люнетов с одиночным нижним упором. Это важно для токарных центров с ЧПУ, где деталь после установки в люнет проходит несколько технологических переходов без переустановки. Индекс «ZS» в обозначении указывает на исполнение с ручной или пневматической затяжкой — уточняйте конкретный вариант привода по паспорту станка.
Подробнее о принципах работы самоцентрирующихся люнетов и патронов SMW-Autoblok можно прочитать в статье о патронах и люнетах SMW-Autoblok.
Устройство: из каких узлов состоит люнет
Конструктивно люнет SLU-3.2-ZS — это узел из корпуса, механизма синхронного зажима и трёх контактных элементов, которые непосредственно касаются поверхности заготовки. Основные составляющие:
- Корпус — базовая деталь, крепится к станине или каретке станка; практически не изнашивается и редко требует замены целиком.
- Механизм синхронизации — рычажная или кулисная система, обеспечивающая одновременное движение всех трёх контактных элементов к центру.
- Ролики или кулачки — сменные контактные элементы, которые непосредственно опираются на заготовку. Именно они принимают на себя основной износ.
- Привод зажима — ручной, пневматический или гидравлический узел, создающий усилие смыкания.
Для ремонта и модернизации токарной оснастки в целом полезно посмотреть общий обзор в статье о видах и особенностях станочной оснастки. Там же поясняются термины, общие для люнетов, патронов и зажимных приспособлений.
Виды запчастей: ролики, кулачки, накладки
В эксплуатационном комплекте люнета SLU-3.2-ZS обычно требуют замены следующие позиции:
- Ролики — вращающиеся контактные элементы, снижающие трение между люнетом и вращающейся заготовкой; изнашиваются неравномерно, особенно при работе с абразивными или литыми заготовками.
- Кулачки — жёсткие (невращающиеся) контактные элементы, применяются в исполнениях без роликовой опоры или в комбинации с ней; чувствительны к перекосу и ударным нагрузкам.
- Накладки и вставки — сменные пластины на контактной поверхности роликов или кулачков, принимающие прямой контакт с заготовкой; расходуются быстрее самого узла.
- Крепёж и уплотнения — винты, подшипники роликов, сальники привода зажима — второстепенные, но обязательные к проверке при плановом ТО (техническое обслуживание).

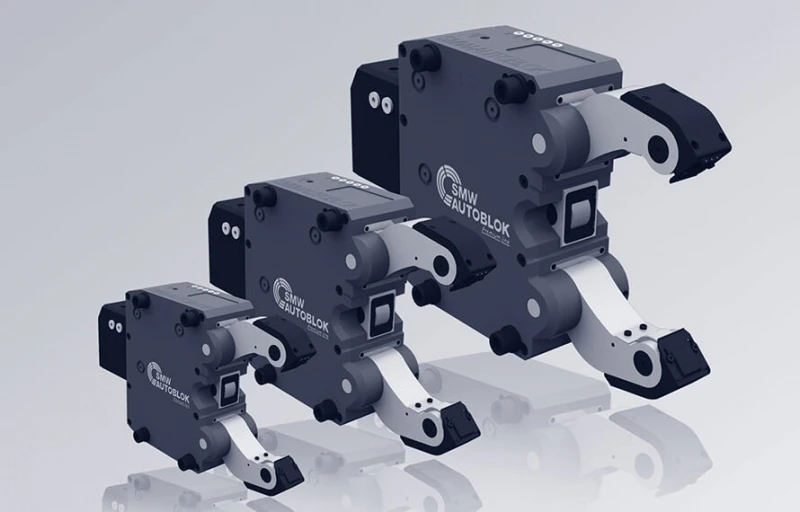

Сменные контактные ролики для самоцентрирующихся люнетов SMW-Autoblok, включая исполнения SLU. Основной расходный узел, определяющий точность удержания заготовки.
Жёсткие контактные элементы для люнетов и патронов SMW-Autoblok. Применяются в исполнениях без роликовой опоры или как дополнение к роликовой схеме зажима.
Сравнение сменных узлов по применению
Ниже — ориентировочное соответствие типов сменных элементов и задач. Точное соответствие артикула конкретному исполнению люнета уточняйте по паспорту станка или у поставщика.
| Узел | Функция | Когда применяется |
|---|---|---|
| Ролики для люнета (SLU1-017869) | Вращающаяся опора заготовки, снижение трения | Обработка на высоких скоростях вращения, длительные серии |
| Ролики 016951 / 016952 / 016953 | Комплект роликов под конкретный посадочный размер | Замена парой или комплектом при неравномерном износе |
| Кулачки (RU-1-10) | Жёсткая фиксация без вращения | Низкоскоростные операции, короткие проходы |
| Крепёж, подшипники, сальники | Обеспечение хода и герметичности привода | Плановое ТО независимо от типа контактного элемента |
Как выбрать запчасти под конкретный люнет
Ошибка при заказе запчастей для люнета почти всегда одна: деталь подбирают «по картинке», без сверки паспортных данных. Порядок действий, который снижает риск заказать неподходящий узел:
- Зафиксируйте полное обозначение люнета с шильдика — модель SLU-3.2-ZS может иметь модификации по диапазону диаметров и типу привода.
- Определите тип контактного элемента, установленного сейчас: ролик (вращается на оси) или кулачок (жёсткий, без вращения). Замена типа элемента без пересчёта усилия зажима недопустима.
- Замеряйте посадочный диаметр и высоту контактного элемента штангенциркулем — производители выпускают несколько типоразмеров роликов под один корпус люнета.
- Проверьте, требуется ли замена одного элемента или комплекта — при неравномерном износе меняют все три ролика сразу, чтобы сохранить одинаковый радиус зажима.
- Уточните материал и покрытие контактной поверхности, если заготовки абразивные (литьё, поковка) — здесь важнее не характеристика прочности «на бумаге», а фактическая стойкость в вашем техпроцессе.
Если необходимо заменить не только контактные элементы, но и люнет целиком, сравните текущий узел с аналогом — например, самоцентрирующимся люнетом SLU 2. Каталог оснастки SMW-Autoblok и общие принципы подбора зажимных приспособлений описаны также в статье о выборе токарного патрона для станка с ЧПУ — логика подбора по типоразмеру и усилию зажима там во многом совпадает.
Люнет в сборе как ориентир при замене узла целиком, когда ресурс корпуса и механизма синхронизации выработан, а не только контактных элементов.
Признаки износа и когда пора менять узел
Люнет редко «ломается» внезапно — чаще износ нарастает постепенно и проявляется через качество детали, а не через явную неисправность механизма. Обратить внимание стоит на следующие признаки:
- Огранка или волнистость поверхности на участке обработки, поддерживаемом люнетом, — часто указывает на выработку роликов или люфт в механизме синхронизации.
- Нагрев роликов при работе — признак сухого трения из-за износа подшипника ролика или недостатка смазки.
- Неравномерный след контакта на заготовке после снятия из люнета — сигнал перекоса кулачков или разного износа трёх контактных элементов.
- Люфт при ручной проверке — покачивание ролика или кулачка при остановленном шпинделе и разжатом люнете говорит об износе оси или подшипника.
- Шум и вибрация при вращении заготовки в зоне люнета — обычно первый заметный симптом, который легче диагностировать на слух, чем визуально.
Общие принципы диагностики износа сменных узлов по вибрации и шуму разобраны в статье о причинах шума при работе осей ЧПУ — часть подходов применима и к люнету как вспомогательной опоре.
Порядок замены и рекомендации по обслуживанию
Замена контактных элементов люнета — операция, не требующая демонтажа корпуса со станка, но выполнять её нужно аккуратно, чтобы не сбить регулировку синхронизации:
- Отведите люнет в разжатое положение и зафиксируйте привод в безопасном состоянии (отключите пневмо- или гидропитание согласно инструкции по станку).
- Снимите изношенный ролик или кулачок, ослабив крепёжный винт; отметьте посадочное положение, если элементы асимметричны.
- Проверьте состояние оси или направляющей паза — при наличии выработки или коррозии эти элементы также подлежат замене или зачистке.
- Установите новый комплект, соблюдая одинаковый радиус выхода всех трёх элементов — несимметричная установка приводит к смещению оси заготовки.
- Проверьте плавность хода механизма синхронизации на холостом смыкании перед установкой заготовки.
- Смажьте узлы вращения роликов согласно регламенту станка — сухая работа кратно снижает ресурс подшипников.
Для станков, где люнет работает в паре с токарным патроном, стоит также свериться с состоянием кулачков патрона — общий обзор подбора представлен в материале о кулачках SMW-Autoblok. Если станок оснащён патроном с ручной затяжкой, полезно также ознакомиться с решениями серии ZS Hi-Tru.
Комплектный ролик под конкретный типоразмер посадки — используется при плановой замене изношенных элементов люнета в комплекте с 016952 и 016953.
FAQ: частые вопросы
Можно ли заменить только один ролик люнета, а не весь комплект?
Технически можно, но при разной степени износа остальных роликов заготовка будет зажиматься со смещением оси. Рекомендуется менять комплектом из трёх элементов.
Как определить, ролики или кулачки установлены в моём люнете SLU-3.2-ZS?
Ролики свободно вращаются на оси при ручном повороте, кулачки жёстко закреплены и не вращаются. Точное исполнение уточняйте по паспорту станка.
Что делать, если на заготовке появилась огранка на участке под люнетом?
Проверьте люфт роликов или кулачков при разжатом люнете и остановленном шпинделе. Если люфт присутствует, контактные элементы или их оси требуют замены.
Нужно ли смазывать ролики люнета и как часто?
Да, узлы вращения роликов смазываются в рамках планового ТО согласно регламенту станка; периодичность уточняйте по руководству эксплуатации станка.
Подходят ли запчасти от других моделей люнетов SMW-Autoblok к SLU-3.2-ZS?
Только при совпадении посадочного диаметра и типа контактного элемента. Перед заказом сверяйте размеры фактически установленного узла, а не только модель люнета.
Заключение
Ресурс люнета SLU-3.2-ZS практически полностью определяется состоянием сменных контактных элементов — роликов, кулачков и связанного крепежа, а не корпусом или механизмом синхронизации, который выходит из строя значительно реже. Регулярная проверка на люфт и нагрев, а также своевременная замена комплектом (не по одной детали) позволяют держать точность обработки в норме без внеплановых остановок.
Если сложно однозначно определить исполнение установленного люнета или подобрать артикул под фактические размеры контактных элементов, специалисты ООО «Эффективное производство» помогут сверить параметры по паспорту станка и подобрать совместимые запчасти SMW-Autoblok.
