Назначение преобразователя ЛИР-919Д

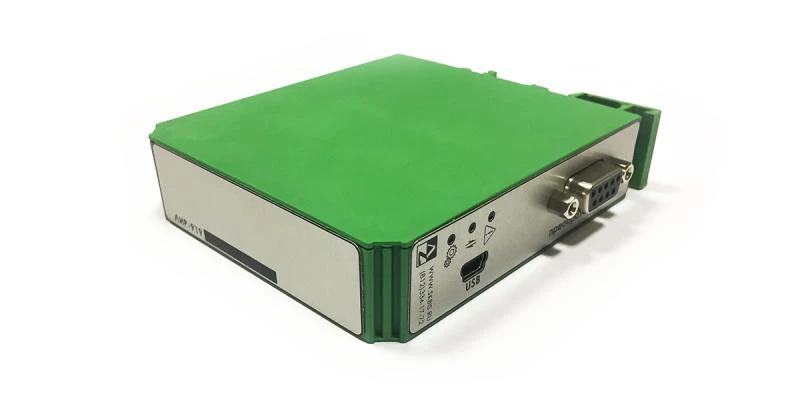

ЛИР-919Д — модуль интерфейса из линейки преобразователей СКБ ИС, предназначенный для согласования выходного сигнала датчика линейных или угловых перемещений с интерфейсными требованиями конкретной системы ЧПУ или устройства цифровой индикации (УЦИ). Задача устройства — принять сигнал от измерительного преобразователя (энкодера, оптической линейки, датчика вращения), привести его к нужному электрическому уровню и протоколу, а затем передать в контроллер станка без потерь и искажений.
Такие модули востребованы в трёх типовых ситуациях:
- при замене датчика перемещения на модель другого производителя, когда исходный интерфейс не совпадает со входом стойки ЧПУ;
- при модернизации станка, если новая система управления требует иного протокола, чем штатные датчики;
- при подключении измерительных систем СКБ ИС к оборудованию с иностранными системами ЧПУ, например FANUC, Siemens или Heidenhain.
Артикул конкретного исполнения A63L-0001-0921 указывает на совместимость с определённым типом входа контроллера — такие обозначения характерны для модулей, ориентированных на стойки FANUC. Точное соответствие входу вашей стойки уточняйте по паспорту исполнения или у поставщика перед заказом.
Преобразователь сигналов измерительного датчика в интерфейс, совместимый с системой ЧПУ. Применяется при замене и модернизации измерительных цепей станка.
Принцип работы: сигнальная цепочка датчик — преобразователь — ЧПУ
Измерительная цепочка на станке с ЧПУ строится из трёх звеньев: датчик перемещения, преобразователь интерфейса (если он нужен) и вход контроллера. Датчик формирует первичный сигнал — это может быть синусно-косинусный аналоговый сигнал уровня 1 В (пик-пик), импульсный сигнал уровней TTL или HTL, либо цифровой протокол вроде EnDat (цифровой протокол передачи данных энкодера, разработанный Heidenhain). Преобразователь принимает этот сигнал на входе, выполняет усиление, фильтрацию, а при необходимости — интерполяцию (увеличение разрешающей способности за счёт деления периода сигнала) и передаёт результат на выход в формате, который «понимает» конкретная стойка ЧПУ.
Ключевые функции, которые выполняет модуль интерфейса в этой цепочке:
- согласование уровней напряжения питания датчика и логических уровней сигнала;
- преобразование протокола — например, из аналогового синусно-косинусного сигнала в импульсный TTL или в цифровой интерфейс контроллера;
- гальваническая развязка цепей датчика и контроллера, снижающая влияние наводок на длинных кабельных трассах;
- контроль целостности сигнала и формирование диагностических флагов при обрыве линии или потере счёта.
Без такого согласования подключить датчик одного производителя к контроллеру другого либо невозможно физически, либо система будет получать искажённые данные о положении оси, что напрямую влияет на точность позиционирования и повторяемость обработки.
Исполнения и расшифровка обозначения в артикуле
Модели линейки ЛИР-91x и ЛИР-92x выпускаются в нескольких исполнениях, различающихся типом входного сигнала, выходным интерфейсом, вариантом питания и типом разъёмов. Буквенно-цифровые блоки в обозначении (как в «ЛИР-919Д-30-ДЦ-СЭ-В1-Г3») кодируют именно эти параметры — конкретную расшифровку кодов для нужного исполнения уточняйте по паспорту изделия, так как маркировка у СКБ ИС не унифицирована в открытых источниках и зависит от партии выпуска.
Практически важно зафиксировать перед заказом три параметра:
- тип и уровень входного сигнала со стороны датчика (аналоговый 1 В, TTL, HTL, цифровой протокол);
- требуемый выходной интерфейс со стороны стойки ЧПУ или УЦИ;
- тип разъёмов и длину кабельных трасс, если преобразователь монтируется в разрыв существующей линии.
Ошибка в любом из этих пунктов приводит к тому, что модуль физически подключается, но не передаёт корректные данные о положении — ось «плавает» или контроллер выдаёт ошибку потери отсчёта.
Сравнение с другими преобразователями СКБ ИС
В каталоге СКБ ИС ЛИР-919Д соседствует с рядом других преобразователей и интерфейсных плат, решающих смежные задачи. Разница — в исполнении корпуса (отдельный модуль или плата расширения) и в целевой шине подключения к компьютеру или контроллеру.
| Модель | Конструктив | Типовая задача |
|---|---|---|
| ЛИР-919Д | Отдельный модуль интерфейса | Согласование сигнала датчика со входом стойки ЧПУ |
| ЛИР-901 | Отдельный преобразователь сигналов | Преобразование сигналов измерительной системы в цепи станка |
| ЛИР-960 / ЛИР-960.01 | Отдельный преобразователь сигналов | Аналогичные задачи согласования, отличается исполнением входа/выхода |
| ЛИР-967 | Отдельный модуль | Преобразование интерфейсов для конкретной шины подключения |
| ЛИР-920 / ЛИР-930 / ЛИР-940 | Плата расширения ISA / PCI | Ввод сигнала измерительной системы непосредственно в компьютер или контроллер по шине ISA/PCI |
Модули-«коробки» вроде ЛИР-919Д ставятся в разрыв кабельной трассы между датчиком и контроллером и не требуют вскрытия шкафа ЧПУ. Платы серии ЛИР-920/930/940, напротив, устанавливаются внутрь компьютера или промышленного контроллера как карта расширения — такой вариант применяют, когда сигнал датчика нужно ввести непосредственно в вычислительную систему, например при построении измерительных стендов или систем контроля точности.
Смежная модель линейки для согласования сигналов измерительной системы, применяется как альтернатива при недоступности ЛИР-919Д нужного исполнения.
Ещё одно исполнение преобразователя из линейки СКБ ИС для стыковки измерительного датчика с системой ЧПУ.
Как выбрать преобразователь под свою измерительную систему
Подбор преобразователя интерфейсов — задача, где ошибка в одном параметре делает всю цепочку неработоспособной. Порядок действий:
- Определите тип и параметры выходного сигнала установленного или планируемого датчика — аналоговый синусно-косинусный, импульсный или цифровой протокол. Эти данные берутся из паспорта датчика, а не подбираются «на глаз».
- Уточните требования входа контроллера ЧПУ или УЦИ — какой интерфейс и уровень сигнала он принимает штатно.
- Сверьте разъёмы и распиновку кабеля с обеих сторон — преобразователь может требовать переходной кабель, если разъёмы не совпадают физически.
- Проверьте требования по питанию модуля — напряжение и допустимый ток потребления, особенно если преобразователь питается от той же цепи, что и датчик.
- Уточните у поставщика конкретное исполнение по артикулу — в линейке СКБ ИС модели с одинаковым базовым названием, но разным суффиксом, не взаимозаменяемы.
Если исходная документация на станок утрачена, а маркировка на установленном датчике и преобразователе стёрлась, разумно заказать диагностику измерительной системы перед покупкой — это исключает заказ несовместимого исполнения. Для подбора самого датчика полезно ознакомиться со статьёй о том, как выбрать между инкрементальным и линейным энкодером.
Монтаж и типичные ошибки эксплуатации
Преобразователь интерфейсов — пассивный по логике работы узел, но чувствительный к условиям монтажа. Основные ошибки, которые встречаются на практике:
- Монтаж без экранирования кабельной трассы. Сигнал датчика перемещения слаботочный, и наводки от силовых кабелей приводят к сбойным импульсам на входе преобразователя, что контроллер интерпретирует как ошибку счёта позиции.
- Превышение длины кабеля сверх нормы производителя. Затухание сигнала на длинной трассе снижает помехозащищённость — конкретный лимит длины уточняйте по паспорту исполнения.
- Установка «на глаз» без проверки совместимости уровней сигнала. Подача TTL-уровня на вход, рассчитанный на аналоговый сигнал 1 В, не сжигает электронику сразу, но приводит к нестабильной работе и труднообъяснимым сбоям позиционирования.
- Отсутствие защиты по питанию. Скачки напряжения в цепи питания модуля без предохранителя нужного номинала — частая причина внезапного отказа преобразователя; см. также материал про подбор предохранителей для ЧПУ.
- Игнорирование заземления корпуса модуля. Плохой контакт заземления повышает уровень шума на выходе и снижает точность интерполяции сигнала.
Работы по подключению преобразователя и последующей проверке точности позиционирования оси лучше проводить в связке — после монтажа целесообразно оценить реальную повторяемость оси, а не только факт появления сигнала на индикаторе ЧПУ.
Диагностика неисправностей преобразователя
Признаки неисправности преобразователя интерфейсов обычно проявляются как ошибки измерительной цепи на панели оператора, а не как отдельная авария конкретно модуля:
- потеря абсолютной или относительной позиции оси при включении станка;
- рывки или «дребезг» показаний координаты при плавном перемещении оси;
- полное отсутствие сигнала при исправном датчике, подтверждённом отдельной проверкой;
- перегрев корпуса модуля при работе — косвенный признак пробоя выходных цепей.
Порядок диагностики: сначала проверяют сигнал непосредственно на выходе датчика (до преобразователя), затем — на выходе модуля (до входа контроллера). Если сигнал корректен на входе, но искажён на выходе — неисправен преобразователь; если сигнал искажён уже на входе — проблема в датчике или кабельной трассе. Подробнее логика такого разделения описана в статье об ошибках чтения энкодера. Для сложных случаев, когда сбои проявляются нерегулярно, целесообразно привлечь систему диагностики оборудования, которая фиксирует параметры сигнала в динамике, а не только в момент разовой проверки.
Если замена или ремонт преобразователя не восстанавливает стабильную работу оси, стоит проверить не только измерительную цепь, но и смежные узлы — например, энкодеры и линейки перемещений в целом, поскольку симптоматика ошибок позиционирования часто перекрывается между разными узлами цепи.
FAQ: частые вопросы
Чем ЛИР-919Д отличается от ЛИР-901 и ЛИР-960?
Все три — преобразователи сигналов из одной линейки СКБ ИС, но с разными исполнениями по входному и выходному интерфейсу. Конкретную совместимость с вашим датчиком и стойкой ЧПУ нужно уточнять по паспорту каждой модели.
Можно ли подключить ЛИР-919Д к датчику другого производителя, не СКБ ИС?
Технически да, если совпадают тип и уровень выходного сигнала датчика с допустимым входом преобразователя. Перед покупкой сверьте параметры сигнала по паспорту датчика и по документации преобразователя.
Нужен ли преобразователь интерфейсов, если менять датчик на модель того же производителя?
Как правило, нет, если новый датчик выдаёт тот же тип сигнала на тот же интерфейс. Преобразователь нужен именно тогда, когда протоколы или уровни сигналов датчика и входа контроллера различаются.
Как понять, что вышел из строя именно преобразователь, а не датчик?
Нужно проверить сигнал последовательно: сначала на выходе датчика, затем на выходе преобразователя. Если сигнал корректен до модуля и искажён после — неисправность в преобразователе.
Требует ли ЛИР-919Д отдельного источника питания?
Модуль обычно питается от отдельной цепи с определённым напряжением и допустимым током потребления — конкретные параметры питания уточняйте по паспорту исполнения перед монтажом.
Заключение
Преобразователь интерфейсов ЛИР-919Д и его аналоги из линейки СКБ ИС решают конкретную и узкую задачу — корректно передать сигнал датчика перемещения в систему ЧПУ, когда протоколы или уровни сигналов не совпадают напрямую. Правильный подбор исполнения по входному и выходному интерфейсу, аккуратный монтаж с экранированием и заземлением, а также своевременная диагностика избавляют от значительной части «необъяснимых» ошибок позиционирования на станке.
