Шпиндельный усилитель FANUC AL-01: перегрев двигателя шпинделя
Станок останавливается посреди обработки, на индикаторе шпиндельного усилителя FANUC горит «01», а на экране стойки появляется шпиндельная тревога. Это аварийный сигнал перегрева двигателя шпинделя. Чаще всего его списывают на «глючный датчик» и сбрасывают, но через несколько минут работы он возвращается. В статье разберём, как усилитель определяет перегрев, чем AL-01 отличается от похожих тревог, какие причины встречаются на практике и в каком порядке их проверять. Материал рассчитан на наладчиков и механиков, которые обслуживают станки с ЧПУ FANUC. Точные значения параметров и порогов срабатывания зависят от серии усилителя и двигателя, поэтому их всегда сверяйте с руководством по обслуживанию вашего станка.
- Что означает AL-01 и как усилитель определяет перегрев
- Чем AL-01 отличается от похожих тревог
- Основные причины перегрева двигателя шпинделя
- Порядок диагностики: с чего начинать
- Когда проблема в самом двигателе
- Профилактика: как не доводить до остановки
- Заключение
Что означает AL-01 и как усилитель определяет перегрев
Шпиндельный усилитель (SPM, spindle motor amplifier module) — силовой модуль, который питает двигатель шпинделя и управляет его скоростью и моментом. Он работает в связке с блоком питания (PSM, power supply module) и получает обратную связь от датчика на двигателе или шпинделе. На семиэлементном индикаторе SPM выводится номер текущей тревоги. Код «01» означает перегрев двигателя: температура обмоток превысила допустимую или сработала защита, встроенная в двигатель.
Контроль температуры устроен двумя способами, и на разных сериях они сочетаются по-разному:
- Встроенный температурный датчик или термореле. Размыкается или меняет сопротивление при нагреве обмоток. Сигнал передаётся в усилитель по кабелю обратной связи двигателя.
- Расчётная тепловая модель. Усилитель оценивает нагрев по току и времени работы и сам отключает привод при длительной перегрузке. Уточняйте по документации на вашу серию, какие из механизмов задействованы.
На экране стойки та же тревога обычно показывается в формате «SP9001» (номер тревоги усилителя плюс 9000). Конкретный формат зависит от модели ЧПУ. Общий разбор шпиндельных тревог собран в статье FANUC SP: шпиндельные тревоги и их причины, а устройство самих усилителей описано в обзоре шпиндельного усилителя FANUC aiSP.
Главное, что нужно понимать: AL-01 — сигнал о тепловой нагрузке на двигатель. Это не обязательно неисправность электроники. В большинстве случаев причина лежит в режимах резания, охлаждении или состоянии механики, а плата усилителя исправна.
Чем AL-01 отличается от похожих тревог
Перегрев и перегрузка часто идут вместе, поэтому тревоги легко перепутать. Перед ремонтом убедитесь, что вы смотрите именно на 01, а не на соседний код. Ниже приведено краткое сравнение. Расшифровки даны в общем виде, точный смысл сверяйте с руководством по вашей серии усилителей.
| Код на SPM | Что означает | Где искать причину | Что проверить в первую очередь |
|---|---|---|---|
| 01 | Перегрев двигателя шпинделя | Двигатель, его охлаждение, режимы резания, цепь температурного датчика | Вентилятор двигателя, чистота рёбер, нагрузку, кабель обратной связи |
| 02 | Отклонение скорости от заданной | Нагрузка на шпиндель, настройка, обратная связь | Механическую нагрузку, датчик скорости, разбор AL-02 |
| 03 | Неисправность в цепи звена постоянного тока (предохранитель) | Силовая часть усилителя | Предохранитель, силовые модули, разбор AL-03 |
| 09 | Перегрев радиатора силового модуля усилителя | Охлаждение самого усилителя, шкаф | Вентиляторы усилителя, фильтры шкафа, температуру в шкафу |
Простое правило различения: при 01 горячий двигатель, при 09 горячий усилитель. Если сигнал появляется на холодном двигателе сразу после включения, подозревайте цепь температурного датчика или кабель, а не реальный нагрев. Если же на корпусе двигателя невозможно удержать руку, ищите причину тепловой нагрузки.
Основные причины перегрева двигателя шпинделя
Причины можно разделить на три группы: тепловая нагрузка (двигатель действительно перегружен), ухудшение теплоотвода (двигатель не может отдать тепло) и ложное срабатывание (двигатель в норме, но цепь контроля передаёт неверный сигнал).
| Группа | Вероятная причина | Как проявляется | Что проверить |
|---|---|---|---|
| Нагрузка | Режимы резания выше возможностей шпинделя, затупленный инструмент | Тревога через некоторое время работы под нагрузкой, особенно на тяжёлых проходах | Мощность по нагрузочному индикатору шпинделя, подачу, глубину резания, состояние инструмента |
| Нагрузка | Частые разгоны и торможения, частые реверсы | Перегрев при коротких циклах с множеством остановов шпинделя | Управляющую программу: число пусков и остановов, время разгона |
| Нагрузка | Механическое сопротивление: подшипники, перетянутый ремень, заклинивание патрона или оправки | Шум и вибрация, рост тока на холостом ходу, нагрев корпуса шпиндельной бабки | Вращение шпинделя вручную при отключённом питании, ремённую передачу, состояние подшипников шпинделя |
| Теплоотвод | Остановлен или замедлен вентилятор двигателя | Двигатель горячий, поток воздуха слабый или отсутствует | Вращение крыльчатки, питание вентилятора, напряжение на его клеммах, при необходимости замена на подходящие вентиляторы охлаждения |
| Теплоотвод | Забиты воздушные каналы и рёбра СОЖ, стружкой, маслом, пылью | Постепенный рост нагрева, тревога чаще летом или в конце смены | Воздухозаборник, рёбра корпуса, фильтры, отсутствие налипшей стружки |
| Теплоотвод | Высокая температура в цехе или рядом с двигателем | Тревоги в жаркий период, при нормальной нагрузке | Условия эксплуатации по паспорту двигателя, вентиляцию цеха, соседние источники тепла |
| Ложное срабатывание | Повреждённый кабель обратной связи, плохой контакт в разъёме | Тревога на холодном двигателе, нерегулярное появление, зависимость от вибрации или положения кабеля | Целостность жил, состояние разъёмов, следы влаги и масла |
| Ложное срабатывание | Неисправен температурный датчик в двигателе | Тревога сразу после включения или на минимальной нагрузке | Сопротивление цепи датчика при холодном двигателе, сверка с документацией |
| Параметры | Неверные параметры двигателя шпинделя после замены, ремонта или восстановления данных | Тревоги после обновления или переноса настроек, нетипичное поведение привода | Параметры шпинделя (группа 4xxx для серии 0i) по документации на ваш двигатель |
На практике чаще всего находится одна из трёх вещей: встал или засорён вентилятор двигателя, режимы резания давно выросли выше расчётных, либо кабель обратной связи потерял контакт. Электроника усилителя виновата заметно реже, поэтому менять платы вслепую не стоит.
Порядок диагностики: с чего начинать
Диагностику стоит вести от простого к сложному и от внешних причин к внутренним. Работы на силовых цепях ведите только при обесточенном станке, соблюдая правила блокировки и маркировки. После отключения питания дождитесь, пока погаснет индикатор заряда звена постоянного тока в блоке питания. Время ожидания указано в руководстве на ваш модуль.
- Зафиксируйте обстоятельства. Запишите, при какой нагрузке, после какого времени работы и при какой скорости вращения возникает тревога. Горячий или холодный двигатель в момент аварии — первый и самый важный признак.
- Проверьте температуру двигателя на ощупь и пирометром. Если корпус действительно горячий — ищите нагрузку и теплоотвод. Если холодный — идите сразу к цепи датчика температуры и кабелю.
- Осмотрите охлаждение. Убедитесь, что вентилятор двигателя вращается, воздух проходит свободно, рёбра чистые. Очистите воздушные каналы сухим сжатым воздухом, не направляя струю в разъёмы и уплотнения.
- Оцените нагрузку. Посмотрите нагрузочный индикатор шпинделя на экране стойки в типичном цикле. Если нагрузка близка к предельной, снизьте подачу или глубину резания и повторите эксперимент.
- Проверьте механику. При обесточенном станке прокрутите шпиндель вручную: ход должен быть ровным, без заеданий и хруста. При ремённой передаче проверьте натяжение и состояние ремней.
- Проверьте цепь обратной связи. Осмотрите кабель двигателя вдоль всей длины, разъёмы со стороны двигателя и усилителя. Прозвоните жилы, отвечающие за температурный датчик, и сравните с документацией.
- Сверьте параметры. Особенно если тревога появилась после замены двигателя, усилителя, батареи или восстановления данных из резервной копии.
- Проверьте сам двигатель. Измерьте сопротивление обмоток и сопротивление изоляции по методике из руководства. Снижение изоляции и межвитковые замыкания приводят к нагреву даже при нормальной нагрузке.
Как отличить отказ электроники от проблем двигателя и механики? Если после выполнения шагов 2–6 причина не найдена, подключите заведомо исправный двигатель той же серии или проверьте усилитель на другом шпинделе. Тревога ушла вместе с заменой двигателя — виноват двигатель. Осталась — смотрите в сторону усилителя или параметров. Подобная методика применима и к другим тревогам, о подходе к ним рассказывает статья «Станок с ЧПУ перегревается: причины». Если на станке есть система диагностики, она помогает сопоставить тревоги с реальным временем работы шпинделя, подробнее — на странице системы диагностики.
Когда проблема в самом двигателе
Если охлаждение исправно, нагрузка в норме, а кабель и параметры проверены, остаётся двигатель. Типичные признаки: потемневший или пахнущий лаком корпус, заметно сниженное сопротивление изоляции, повышенный ток холостого хода, шум в подшипниковых узлах. Двигатели шпинделя FANUC выпускаются в нескольких конструктивных вариантах, и замена на «похожий» без сверки по артикулу и серии недопустима. Различаются мощность, конструкция вала, обратная связь, система охлаждения.
Решение «ремонт или замена» зависит от возраста двигателя, остаточного ресурса подшипников и стоимости перемотки. Если ремонт возможен, мы выполняем его на условиях, описанных на странице ремонта промышленного оборудования. Если нет — подбираем новый двигатель по артикулу и данным шильдика. Общий обзор линейки смотрите в статье про двигатели шпинделя FANUC, а принципы выбора — в материале «Шпиндельный двигатель ЧПУ: как выбрать». Все двигатели доступны в разделе серво- и шпиндельных двигателей.

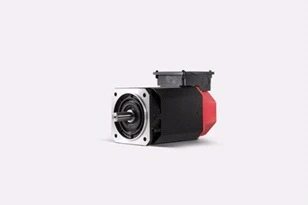

Серия двигателей для привода шпинделя станков FANUC. Подходит для замены двигателя, вышедшего из строя из-за перегрева, после проверки совместимости по шильдику.
Отдельно стоят встраиваемые двигатели (мотор-шпиндели). Здесь двигатель интегрирован в узел шпинделя, поэтому охлаждение и тепловые режимы определяются конструкцией всего узла. Перегрев такого мотора нередко связан с системой жидкостного охлаждения и состоянием подшипников шпинделя, а не только с самим двигателем.
Асинхронные встраиваемые двигатели для интегрированных шпиндельных узлов. Применяются там, где двигатель встроен в шпиндель и охлаждается вместе с ним.

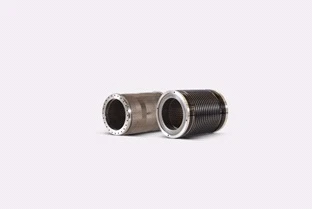

Синхронные встраиваемые двигатели для высокодинамичных шпиндельных узлов. Подбираются строго по артикулу и данным шильдика исходного двигателя.
Перед заказом сфотографируйте шильдик двигателя и запишите артикул, серию и данные шпиндельного усилителя. Это сократит время подбора и исключит ошибку. Если станок простаивает, заранее оцените сроки поставки: материал «Сроки поставки запчастей» поможет спланировать закупку.
Профилактика: как не доводить до остановки
Перегрев двигателя шпинделя почти всегда предсказуем: он развивается постепенно, и признаки видны заранее. Простые регулярные мероприятия снижают риск внезапной остановки.
- Чистка охлаждения. Регулярно очищайте воздухозаборники, рёбра и фильтры. Периодичность определяйте по запылённости цеха и интенсивности работы, ориентиром служит график ТО по руководству станка.
- Контроль вентилятора. Проверяйте, что крыльчатка вращается свободно, без биений и шума. Вентилятор — расходная деталь, его планово заменяют до отказа.
- Мониторинг нагрузки. Периодически сравнивайте нагрузочный индикатор шпинделя в типовом цикле с прошлыми значениями. Рост при тех же режимах говорит о механическом износе или ухудшении охлаждения.
- Состояние подшипников. Прислушивайтесь к шуму шпиндельной бабки и при необходимости проводите вибродиагностику.
- Защита кабелей. Кабели обратной связи не должны истираться на подвижных частях и находиться под потоком СОЖ.
- Режимы резания. Не допускайте постоянной работы шпинделя на пределе мощности. Для тяжёлых операций подбирайте режимы с запасом.
- Резервная копия параметров. Сохраняйте параметры станка после каждого изменения, чтобы после ремонта не получить неверные настройки шпинделя.
Если перегрев повторяется, а причина не очевидна, не сбрасывайте тревогу раз за разом: многократные перегревы ускоряют старение изоляции обмоток и сокращают срок службы двигателя. Подробнее о том, как проверять привод перед заменой, читайте в смежных материалах нашего блога, список которых приведён ниже.
FAQ: частые вопросы
Что означает код 01 на шпиндельном усилителе FANUC?
Это аварийный сигнал перегрева двигателя шпинделя: температура обмоток превысила допустимую либо сработала защита в самом двигателе. На экране стойки он обычно отображается как SP9001, но формат зависит от модели ЧПУ.
Чем AL-01 отличается от AL-09?
AL-01 относится к двигателю шпинделя, AL-09 — к перегреву силового модуля самого усилителя. При 01 горячий двигатель, при 09 — радиатор усилителя и шкаф. Точные расшифровки сверяйте с руководством по вашей серии.
Можно ли просто сбросить тревогу и продолжить работу?
Сброс допустим только после остывания двигателя и устранения причины. Повторные перегревы ускоряют старение изоляции обмоток и сокращают ресурс двигателя.
Почему тревога появляется на холодном двигателе?
Чаще всего виновата цепь контроля температуры: повреждённый кабель обратной связи, плохой контакт в разъёме или неисправный температурный датчик. Проверьте целостность жил и сопротивление цепи по документации.
Когда нужно менять двигатель шпинделя, а не искать причину дальше?
Когда охлаждение, нагрузка, механика, кабель и параметры проверены, а измерения показывают пониженное сопротивление изоляции или нарушения в обмотках. Замену подбирайте строго по артикулу и данным шильдика.
Заключение
AL-01 на шпиндельном усилителе FANUC — это сигнал тепловой защиты двигателя, а не приговор электронике. Сначала определите, горячий ли двигатель на самом деле, затем проверьте охлаждение, нагрузку, механику, кабель обратной связи и параметры. К замене двигателя переходите после измерений обмоток и изоляции, а к замене усилителя — только когда другие причины исключены. Помните, что точный смысл тревоги и параметры срабатывания зависят от серии усилителя и конфигурации станка, поэтому сверяйтесь с руководством по обслуживанию.
Если тревога повторяется или вы сомневаетесь в причине, обратитесь к специалистам ООО «Эффективное производство»: поможем провести диагностику, подобрать двигатель или вентилятор по артикулу и организовать ремонт.
