Серводвигатель для модернизации 16К20Ф3 и 6Р13Ф3: как выбрать и что купить
При модернизации старых советских станков с ЧПУ серводвигатели меняют первыми: именно они чаще всего выходят из строя, не ремонтируются и не имеют запчастей. Но просто взять «похожий по размеру» мотор не получится – 16К20Ф3 и 6Р13Ф3 имеют разные требования к моменту, количеству осей и совместимости с новой стойкой ЧПУ. Ниже – конкретные параметры выбора и проверенные модели под каждый станок.
Содержание:
- Чем отличаются 16К20Ф3 и 6Р13Ф3 с точки зрения привода
- Какие серводвигатели стояли на этих станках изначально
- На что смотреть при выборе замены
- Какие серводвигатели подходят для 16К20Ф3
- Какие серводвигатели подходят для 6Р13Ф3
- Частые ошибки при выборе
- Итого: как не ошибиться – чеклист
Чем отличаются 16К20Ф3 и 6Р13Ф3 с точки зрения привода
16К20Ф3 – токарный станок с ЧПУ, две управляемые оси: X (поперечная каретка) и Z (продольная каретка). Ось Z несёт основную нагрузку – там нужен больший момент. Ось X работает с более лёгкой нагрузкой, но требует высокой точности позиционирования – именно она определяет диаметр детали.
6Р13Ф3 – вертикально-фрезерный станок с ЧПУ, три управляемые оси: X (стол продольный), Y (стол поперечный), Z (шпиндельная бабка вертикальная). Ось Z фрезерного станка – это подъём шпиндельной головки против гравитации, там обязателен тормоз двигателя. Оси X и Y работают с нагрузкой стола и детали – нужен момент выше, чем у токарного.
| Параметр | 16К20Ф3 (токарный) | 6Р13Ф3 (фрезерный) |
|---|---|---|
| Количество осей | 2 (X и Z) | 3 (X, Y и Z) |
| Момент ось Z | 10–15 Н·м | 8–12 Н·м (с тормозом) |
| Момент ось X/Y | 5–8 Н·м | 12–20 Н·м |
| Тормоз | Не обязателен | Обязателен на ось Z |
| Совместимость с приводом | FANUC Series 0–T / 21T, Siemens 840D | FANUC Series 0–M / 21M, Siemens 840D |
Именно поэтому нет одного универсального двигателя под оба станка: разные моменты, разное количество осей, разные требования по тормозу на Z.
Какие серводвигатели стояли на этих станках изначально
На отечественных 16К20Ф3 и 6Р13Ф3 советского производства стояли двигатели постоянного тока: серии ЭПУ (электропривод унифицированный) и тиристорные приводы типа ЭТ-6, ПТ-100. На некоторых версиях – двигатели ДПТ (двигатель постоянного тока) отечественного производства под стойки НЦ31 или 2Р22.
Их ключевые проблемы при попытке восстановления: щёточный узел изношен и не производится, тиристорный блок управления требует настройки вручную, запасные части к стойкам НЦ31 и 2Р22 фактически исчезли с рынка. Поэтому при модернизации меняют не только двигатели, но и всю систему управления – ставят современную стойку ЧПУ (Fanuc, Siemens, Sinumerik) вместе с новыми серводвигателями AC.
На что смотреть при выборе замены
Пять параметров, которые реально влияют на выбор. Всё остальное – вторично.
1. Номинальный момент (Н·м)
Главный параметр. Новый двигатель должен перекрывать момент оригинального с запасом 20–30%. Для оси X токарного 16К20Ф3 – от 6 Н·м, для Z – от 10 Н·м. Для осей X/Y фрезерного 6Р13Ф3 – от 12 Н·м.
2. Тип и разрешение энкодера
Именно с энкодером чаще всего возникают проблемы несовместимости. Стойка Fanuc требует энкодер Fanuc (инкрементный αI64 или абсолютный αA64). Stойка Siemens Sinumerik работает с энкодером TTL, Sin/Cos 1 Vpp или с интерфейсом DRIVE-CLiQ. Ставить двигатель Siemens с энкодером DRIVE-CLiQ на стойку Fanuc – не получится без конвертера.
3. Совместимость с приводом (серводрайвером)
Двигатель и привод должны быть одного производителя или иметь подтверждённую совместимость. Fanuc Alpha Series – только с усилителями Fanuc Series αi. Siemens 1FK7 – с приводами Sinamics S120. Смешивать без специального адаптера нельзя.
4. Наличие тормоза
На вертикальную ось Z фрезерного станка (6Р13Ф3) обязателен тормоз: при отключении питания шпиндельная головка не должна опускаться под собственным весом. Для токарного 16К20Ф3 тормоз не требуется.
5. Посадочный фланец и вал
Размер фланца двигателя должен совпадать с кронштейном на станке, диаметр вала – с муфтой или шкивом. Стандарты: IM B5 (фланцевый), диаметры вала 14, 19, 24, 32 мм. Уточняйте перед заказом.
Какие серводвигатели подходят для модернизации 16К20Ф3
Токарный станок 16К20Ф3 – две оси. Ниже проверенные на практике модели для каждой.

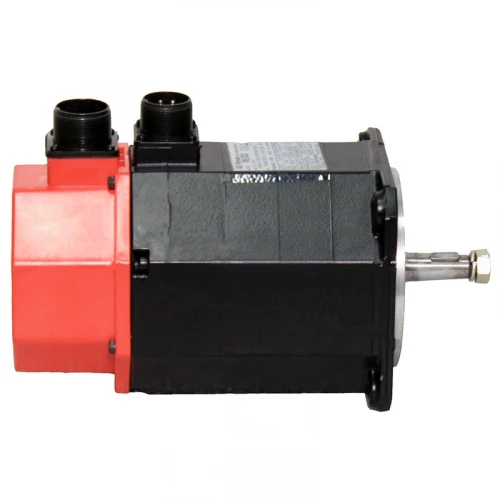

AC серводвигатель для оси X (поперечной подачи) токарного 16К20Ф3. Момент 6 Н·м, скорость 3000 об/мин. Прямой вал. Абсолютный энкодер Fanuc S-Cap. Совместим с усилителями Fanuc αi Series. Тестируется на стенде Fanuc, гарантия готовности к установке.
AC серводвигатель для оси Z (продольной подачи) токарного 16К20Ф3. Момент 12 Н·м, скорость 3000 об/мин. Прямой вал. Абсолютный энкодер Alpha Super A64 (65536 имп/об). Водонепроницаемые разъёмы и уплотнения статора. Совместим с усилителями Fanuc αi Series.
Сводная таблица для 16К20Ф3
| Ось | Модель | Артикул | Момент | Тормоз | Энкодер |
|---|---|---|---|---|---|
| X (поперечная) | Fanuc Alpha M6/3000 | A06B-0162-B076#7000 | 6 Н·м | нет | Abs. S-Cap |
| Z (продольная) | Fanuc Alpha 12/3000 | A06B-0143-B076 | 12 Н·м | нет | Abs. Alpha Super A64 |
Какие серводвигатели подходят для модернизации 6Р13Ф3
Фрезерный станок 6Р13Ф3 – три оси, более высокие требования к моменту на X и Y, обязателен тормоз на Z. Ниже конкретные модели.
SIMOTICS S синхронный серводвигатель для осей X и Y фрезерного 6Р13Ф3. Момент 16 Н·м, мощность 3,3 кВт, скорость 3000 об/мин. Инкрементный энкодер I-2048, интерфейс DRIVE-CLiQ. С тормозом (для установки на ось Z). Самоохлаждение, класс защиты IP64.
SIMOTICS S синхронный серводвигатель для оси Z (вертикальной подачи) фрезерного 6Р13Ф3. Момент 3 Н·м, мощность 0,82 кВт, скорость 3000 об/мин. Без тормоза – при необходимости выбирайте исполнение с тормозом (суффикс AH). Совместим с приводами Sinamics S120.
Сводная таблица для 6Р13Ф3
| Ось | Модель | Артикул | Момент | Тормоз | Энкодер |
|---|---|---|---|---|---|
| X (продольный стол) | Siemens 1FK7083-5AF71-1AH0 | 1FK7083-5AF71-1AH0 | 16 Н·м | есть | I-2048 / DRIVE-CLiQ |
| Y (поперечный стол) | Siemens 1FK7083-5AF71-1AH0 | 1FK7083-5AF71-1AH0 | 16 Н·м | есть | I-2048 / DRIVE-CLiQ |
| Z (вертикальная) | Siemens 1FK7042-5AF71-1EG3 | 1FK7042-5AF71-1EG3 | 3 Н·м | уточнять | I-2048 |
Оси X и Y у 6Р13Ф3 одинаковые по нагрузке, поэтому на них можно ставить одну и ту же модель – это упрощает складской учёт и обслуживание.
Частые ошибки при выборе серводвигателя
1. Не проверили тип энкодера под конкретную стойку
Это самая частая и дорогостоящая ошибка. Двигатель Siemens с энкодером DRIVE-CLiQ не будет работать со стойкой Fanuc без дополнительного преобразователя сигнала – а это дополнительные затраты и потеря времени. Всегда уточняйте тип стойки ЧПУ до заказа двигателя.
2. Забыли про тормоз на вертикальной оси
На фрезерном 6Р13Ф3 ось Z держит шпиндельную головку весом 80–120 кг. При отключении питания двигатель без тормоза не удержит головку – она упадёт. Тормоз в двигателе (электромагнитный, нормально-замкнутый) – не опция, а требование безопасности.
3. Выбрали двигатель по мощности, а не по моменту
Мощность в кВт – производная величина. Параметр, по которому подбирают замену для станка – номинальный момент в Н·м. Двигатель 0,82 кВт / 3 Н·м и двигатель 0,82 кВт / 6 Н·м совершенно разные по применению, хотя мощность одинаковая.
4. Не учли момент инерции нагрузки
Момент инерции ходового винта и каретки должен быть согласован с ротором двигателя. Если момент инерции нагрузки в 3–5 раз превышает момент инерции ротора – система будет нестабильна, появятся осцилляции при позиционировании. Для токарного 16К20Ф3 это особенно актуально на оси Z при работе с тяжёлыми заготовками.
Итого: как не ошибиться – чеклист
Перед заказом серводвигателя для модернизации 16К20Ф3 или 6Р13Ф3 проверьте по каждому пункту:
- Определите стойку ЧПУ – Fanuc или Siemens (или другая). Двигатель и привод должны быть совместимы.
- Снимите требования по моменту с каждой оси – не по мощности, а именно по Н·м. Запас 20–30% обязателен.
- Уточните тип энкодера – инкрементный или абсолютный, протокол (TTL, Sin/Cos, DRIVE-CLiQ, Fanuc serial). Должен поддерживаться стойкой.
- Проверьте наличие тормоза – для вертикальной оси Z любого фрезерного станка тормоз обязателен.
- Замерьте посадочный фланец и вал – стандарт фланца IM B5, диаметр вала под муфту или шкив.
- Сверьтесь с моментом инерции нагрузки – соотношение к ротору не должно превышать 3:1–5:1.
Если хотя бы один пункт вызывает сомнение – не угадывайте. Неправильно подобранный двигатель стоит в несколько раз дороже консультации.
Пришлите модель вашего станка, тип стойки ЧПУ и ось, которую нужно заменить – специалисты cnc360.ru подберут конкретную позицию под ваш случай. Заявки принимаются по email order@cnc360.ru и по телефону +7 (499) 648-20-40.
