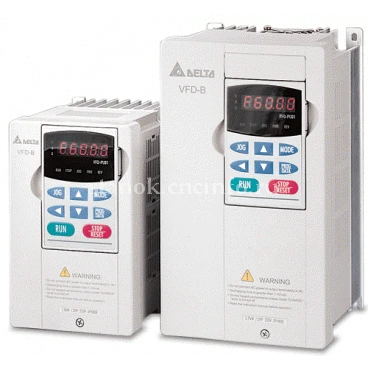

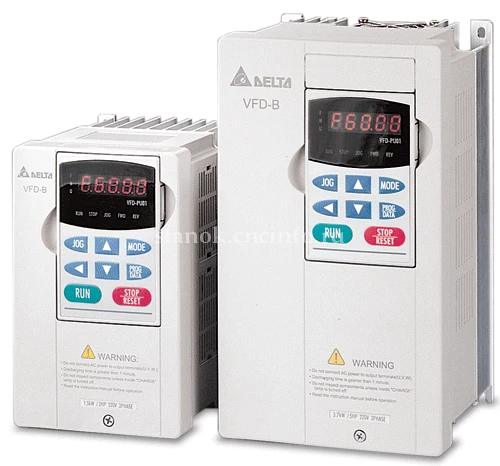

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-B
Артикул VFD-B
Основные области применения VFD-B
Системы вентиляции больших зданий, экструдеры, ударно-вырубные машины, канализационные системы, дымососы, погружные насосы, крановое оборудование, моечные машины, вертикальные штамповочные прессы, высокоскоростные пилы и шпиндели; прокатные станы, компрессоры, лифты, эскалаторы, намотчики, вязальные машины, пищевое оборудование, 4-х сторонние строгальные станки, и т.д.
Артикул товара: VFD-B
ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.
Функционал:
- Выходная частота: 0~400Гц (0~2000Гц)
- Настраиваемая характеристика V/F и векторное управление
- Основной и дополнительный источники задания частоты
- 15 предустановленных скоростей
- Автоматическое пошаговое управление
- ПИД-регулятор
- Автоматическая компенсация момента и скольжения
- Связь по MODBUS (скорость до 38400 бит/сек), а так же модули Profibus DP, DeviseNet, LonWorks
Векторное управление в разомкнутом и замкнутом контуре; Автотестирование двигателя; Управление группой электродвигателей.
Особенности
- Частотный и векторный алгоритмы управления. При векторном управлении: - диапазон регулировки скорости вращения в пределах 1:50 при M-const; - в разомкнутой системе (без датчика обратной связи по скорости) точность поддержания скорости - в пределах + 1% при изменении момента нагрузки до 90% от номинального; - в замкнутой системе (с датчиком обратной связи по скорости) точность поддержания скорости - в пределах + 0.05% при изменении момента нагрузки до 90% от номинального; - обеспечивается 150% номинального момента, начиная с Fвых = 1Гц).
- Встроенный ПИД регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло- и водоснабжения.
- Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).
- Автоматическое релейное управление тремя дополнительными электродвигателями.
- Широкие возможности задания характеристики напряжения от частоты Uвых=f(Fвых) при частотном способе управления (пять встроенных характеристик и одна, задаваемая пользователем).
- Стабилизация напряжения на двигателе при изменении напряжения питающей сети.
- Автоматический подъем начального пускового момента и компенсация скольжения.
- Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).
- Независимое задание и выбор 4-х времен разгона/замедления (от 0.01 до 3600сек).
- Последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 38 400 бод.
- Автотестирование и определение параметров двигателя при векторном управлении.
- Режим автоматического выбора наименьшего времени разгона и торможения.
- Синхронизация с вращающимся двигателем.
- Встроенный счетчик импульсов с внешнего датчика.
- Возможность работы с цифровым датчиком скорости - инкрементальным энкодером (с использованием платы расширения PG02 (опция), легко устанавливаемой внутрь преобразователя).
- Встроенный и съемный пульт управления с пятиразрядным светодиодным дисплеем.
- Встроенный дроссель шины постоянного тока для моделей с мощностью от 15 кВт.
- Суммирование сигнала задания скорости с отдельных источников управления.
- Переключение между двумя источниками управления.
- Функция простого позиционирования.
- 11 дискретных входов (из них, 6 многофункциональных программируемых).
- 3 аналоговых входа (4:20мА, 0:10В, -10:+10В).
- 1 релейный и 3 цифровых (с открытым коллектором) многофункциональных программируемых выхода.
- 1 программируемый аналоговый выход.
- 1 импульсный выход с частотой импульсов пропорциональной выходной частоте.
| Класс напряжения | 220 В | 380 В | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель VFDхххB | 007 | 015 | 022 | 007 | 015 | 022 | 037 | 055 | 075 | 110 | 150 | 185 | 220 | 300 | 370 | 450 | 550 | 750 | |
| Макс. мощность двигателя, кВт | 0.75 | 1.5 | 2.2 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |
| Макс. выходная мощность ПЧ, кВА | 1.9 | 2.5 | 4.2 | 2.3 | 3.2 | 4.2 | 6.5 | 9.9 | 13.7 | 18.3 | 24.4 | 28.9 | 34.3 | 45.7 | 55.6 | 69.3 | 84 | 114 | |
| Ном. выходной ток ПЧ, А | 5.0 | 7.0 | 11 | 2.7 | 4.2 | 5.5 | 8.5 | 13 | 18 | 24 | 32 | 38 | 45 | 60 | 73 | 91 | 110 | 150 | |
| Ном. входной ток ПЧ, А | 11.9 | 15.3 | 22 | 3.2 | 4.3 | 5.9 | 11.2 | 14 | 19 | 25 | 32 | 39 | 49 | 60 | 63 | 90 | 130 | 160 | |
| Входное напряжение, B | 1фаза (180:264) | 3 фазы (342 : 528) | |||||||||||||||||
| Частота питающей сети | 47 ... 63 Гц | ||||||||||||||||||
| Макс. выходное напряжение | Равно входному (для Uвх = 380В выходное напряжение равно 380В) | ||||||||||||||||||
| Диапазон выходной частоты | Регулируется от 0.1 до 400 Гц (выходной ток синусоидальный) | ||||||||||||||||||
| Несущая частота | Регулируется пользователем от 1 до 15 кГц | ||||||||||||||||||
| Система модуляции | ШИМ (широтно-импульсная модуляция) выходного напряжения по синусу | ||||||||||||||||||
| Управление | 1. Вольт-частотная характеристика (U=f(F)) 2. Векторное управление |
||||||||||||||||||
| Дискретность заданной и выходной частоты | 0.01 Гц | ||||||||||||||||||
| Перегрузочная способность | 150% номинального тока ПЧ в течение 1 мин | ||||||||||||||||||
| Характеристики момента | Форсировка начального момента, автокомпенсация скольжения, начальный пусковой момент может быть 150% на частоте 1 Гц (при векторном управлении) | ||||||||||||||||||
| Момент торможения | примерно 20% (возможно до 125% при использовании тормозного резистора) | ||||||||||||||||||
| Время разгона/замедления | Регулируется пользователем от 0.1 до 3600 сек (4 независимые уставки) | ||||||||||||||||||
| Характеристика U/F | Устанавливается пользователем, для насосов и вентиляторов - 4 различные кривые | ||||||||||||||||||
| Температура хранения и транспортировки | -20oС:+60oС | ||||||||||||||||||
| Рабочая температура | -10oС:+40oС (без обледенения, изморози и конденсата) | ||||||||||||||||||
| Относительная влажность | не более 90% (без образования конденсата) | ||||||||||||||||||
| Макс. высота установки | 1000м над уровнем моря | ||||||||||||||||||
| Допустимая вибрация | 9.81м/с2 (1G) до 20Гц, 5.88м/с2 (0.6G) - 20...50Гц | ||||||||||||||||||
| Охлаждение | ест. | принуд. | естеств. | принудительное воздушное с помощью вентиляторов | |||||||||||||||
| Масса, кг | 2.7 | 3.2 | 4.5 | 2.7 | 3.2 | 4.5 | 5 | 8 | 10 | 13 | 13 | 13 | 13 | 36 | 36 | 36 | |||
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

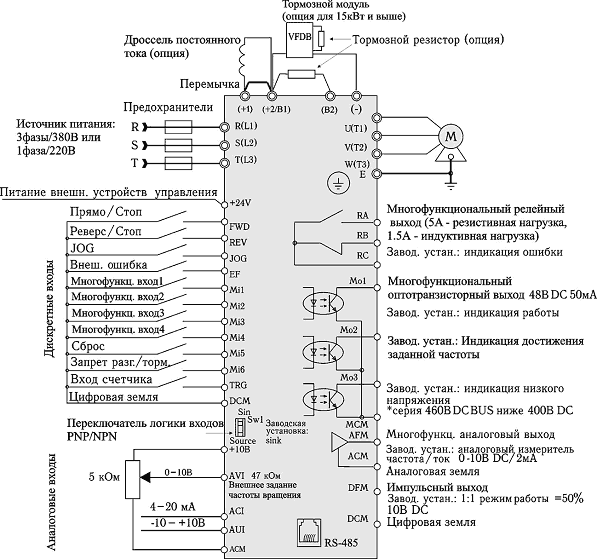

Схема подключения:
Приобретая продукцию у нас, вы можете быть уверены, что получаете оригинальное сертифицированное оборудование, комплектующие и оснастку.
На весь представленный ассортимент распространяется гарантия завода-изготовителя. Для каждого конкретного изделия производитель устанавливает определенный гарантийный срок. Обычно он составляет 12-36 месяцев.
Согласно п. 1 ст. 471 Гражданского кодекса РФ гарантийный срок на товар исчисляется с момента фактической передачи его покупателю.
При наступлении гарантийного случая и отсутствии следов некорректной эксплуатации, осуществляется замена неисправного оборудования в соответствии с Законом о защите прав потребителей.
Если утрата функциональности изделия связана с механическими повреждениями, попытками модификации или ремонта, нецелесообразным использованием, то компания ООО «Эффективное производство» не несет за это ответственности, а действие гарантийных обязательств прекращается.
Иногда мы сталкиваемся с ситуацией, когда подлинные запчасти работают некорректно, т.к. нарушена технология их установки. В таком случае наши инженеры удаленно помогают клиентам наладить эксплуатацию.
